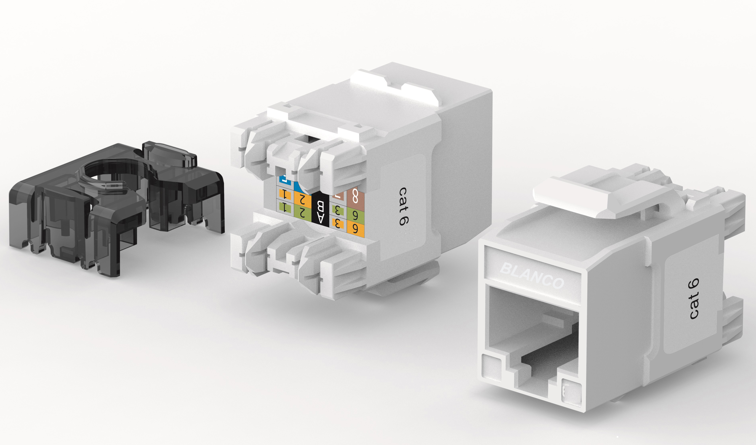

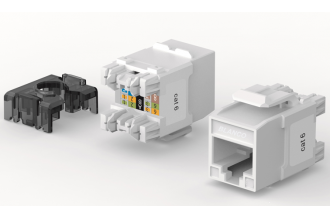

六类非屏蔽模块

◆打线端子采用错位设计、降低近端串扰
◆弧形金针设计、磷青铜,镀50μ金
◆外壳采用抗冲击、阻燃材料

产品描述

BLANCO六类非屏蔽模块符合TIA/EIA 568.C.2-1和ISO/IEC 11801标准规定。通过金针、端子、印刷电路的连续阻抗分析,实现******阻抗匹配关系,金针镀金,防止表面氧化,提高接触性能,保证性能及使用寿命:

–产品规格:Cat.6 UTP

–产品设计:通过金针、端子、印刷电路的连续阻抗分析,实现******阻抗匹配关系,从而保证250MHz带宽传输的性能

–打线端子:八芯中同侧四芯采用错位设计,有效降低近端串扰

–线夹&外壳:采用优质阻燃聚碳酸脂材料,符合UL94V-0防火等级规范

–金针材质:磷青铜,镀50μ金

–布线标签:T568A和T568B

–直流电阻:≤300mΩ

–接触电阻:≤20mΩ

–耐压强度:1000V(AC750V)1min无击穿和飞弧

–绝缘电阻:≥1000mΩ

–IDC端子可接受线径范围:22-26AWG导体

–插头与插座的插合次数:≥1000次

–ISO/IEC 11801

–ANSI/TIA-568.C.2

–YD/T 926.3
